Erstellen Sie Ihre Arduino (1 / 2)

Die kombinierten Funktionen von Raspberry Pi mit einem Arduino darstellen für mich das ultimative system (nichts so viel !). Ich hatte schon von gesprochen. Meine erste Erfahrung mit einem Arduino Doch musste er in eine spezielle Karte investieren. Heute werden wir sehen, wie zum Erstellen eigener Arduino und installieren Skizzen (die kleinen Programme) direkt aus der Raspberry Pi.

Create Arduino Raspberry Pi

In diesem ersten Artikel, Wir konfektionieren unsere Arduino mit einer LED an PIN 13 um Flash zu machen.

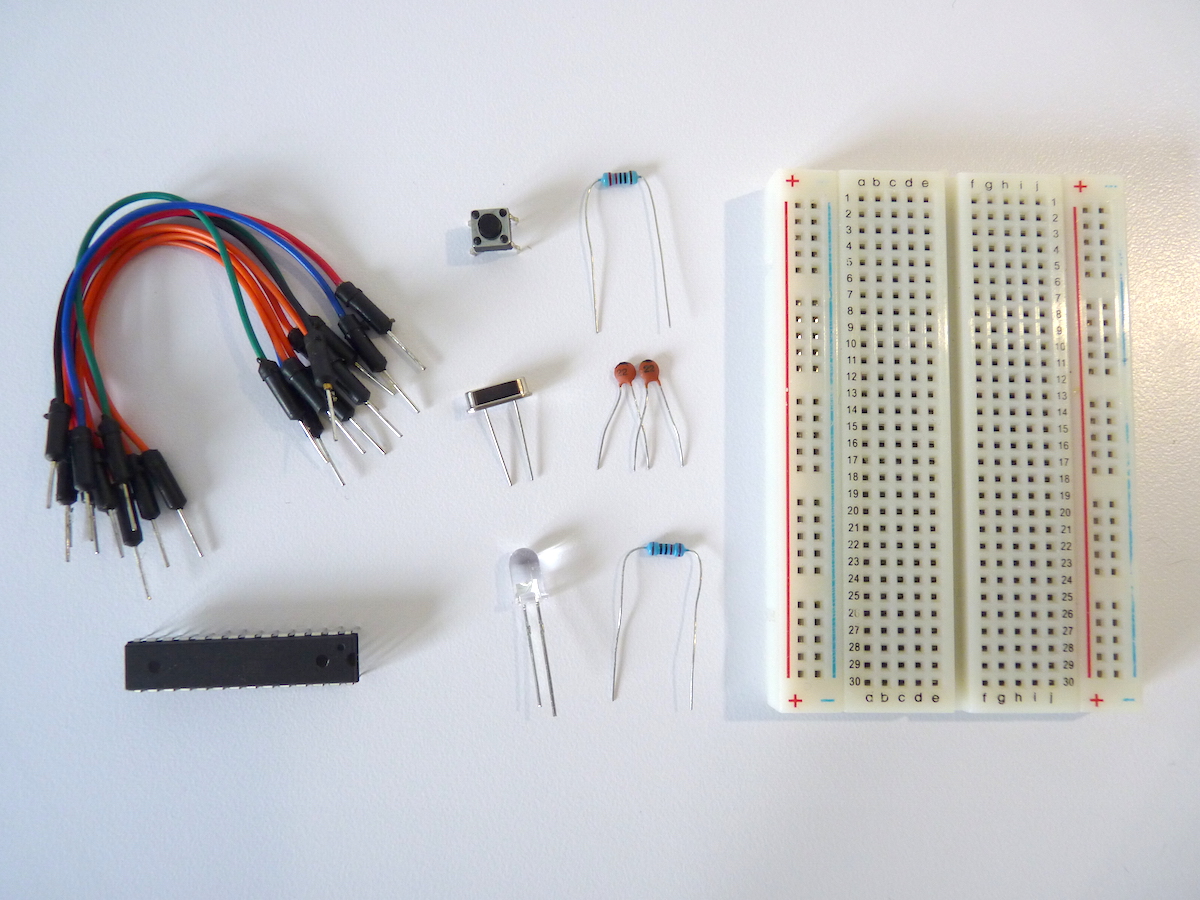

Die Liste der Geräte, die ich verwendet wird wie folgt :

  • Ein ATMega328p mit einem bootloader. Die meisten auf eBay haben eine.
  • 16 Mhz resonator
  • Eine Reset-Taste (Optional)
  • Zwei Kondensatoren 22μF
  • Widerstand 10KΩ
  • Widerstand 4.7KΩ
  • EINE LED
  • Kabel

Create Arduino Raspberry Pi

Auf der Ebene der Kosten, Ich bestellte mehrere Komponenten der einzelnen Elemente, um die Kosten zu optimieren. Das Ergebnis für mich ist eine Gebühr für jedes Arduino um 5-6 € ohne Kabel (Ich kann eBay Links für diejenigen, die geben.)

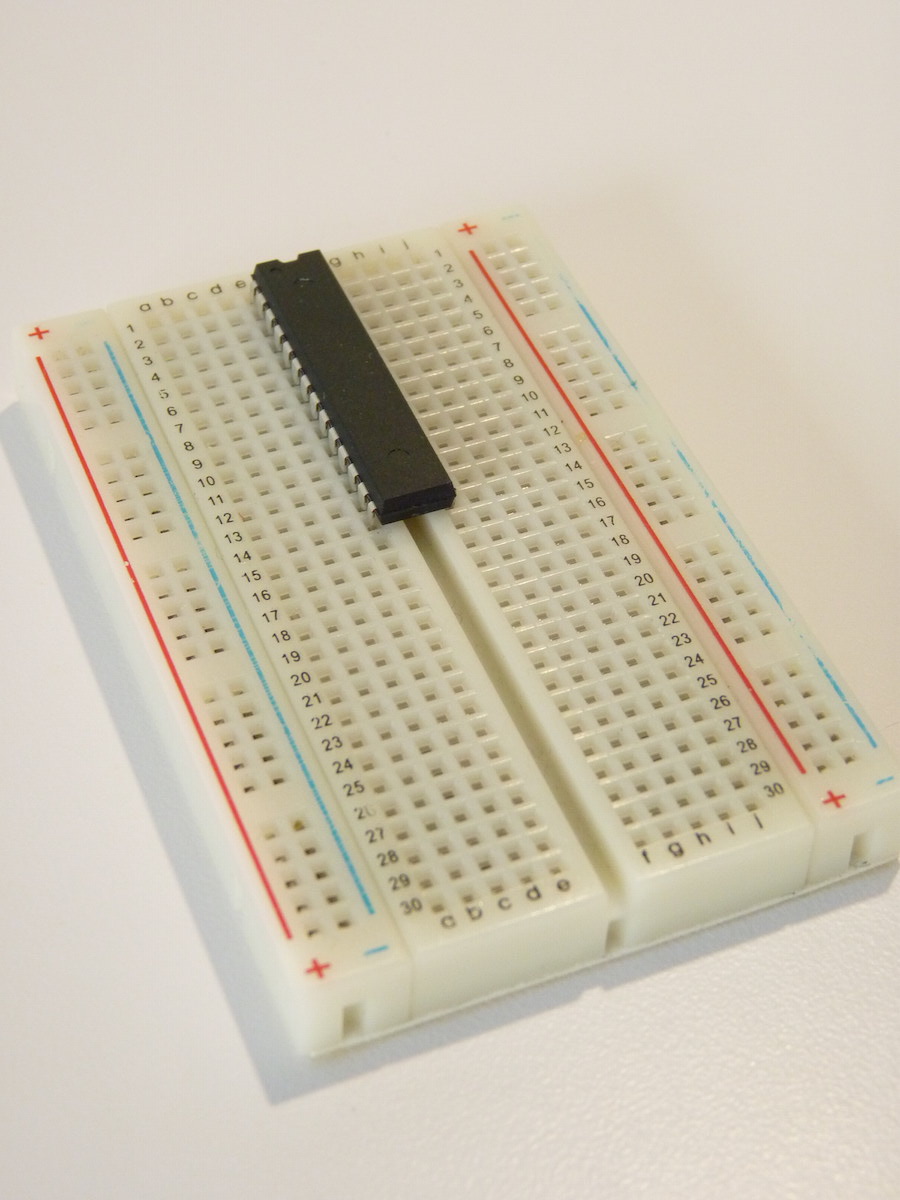

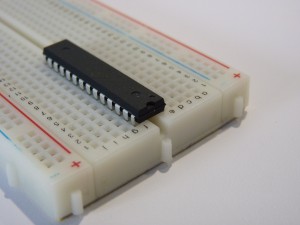

  1. Position der Atmega mit der Passung nach oben
    Create Arduino Raspberry Pi Create Arduino Raspberry Pi

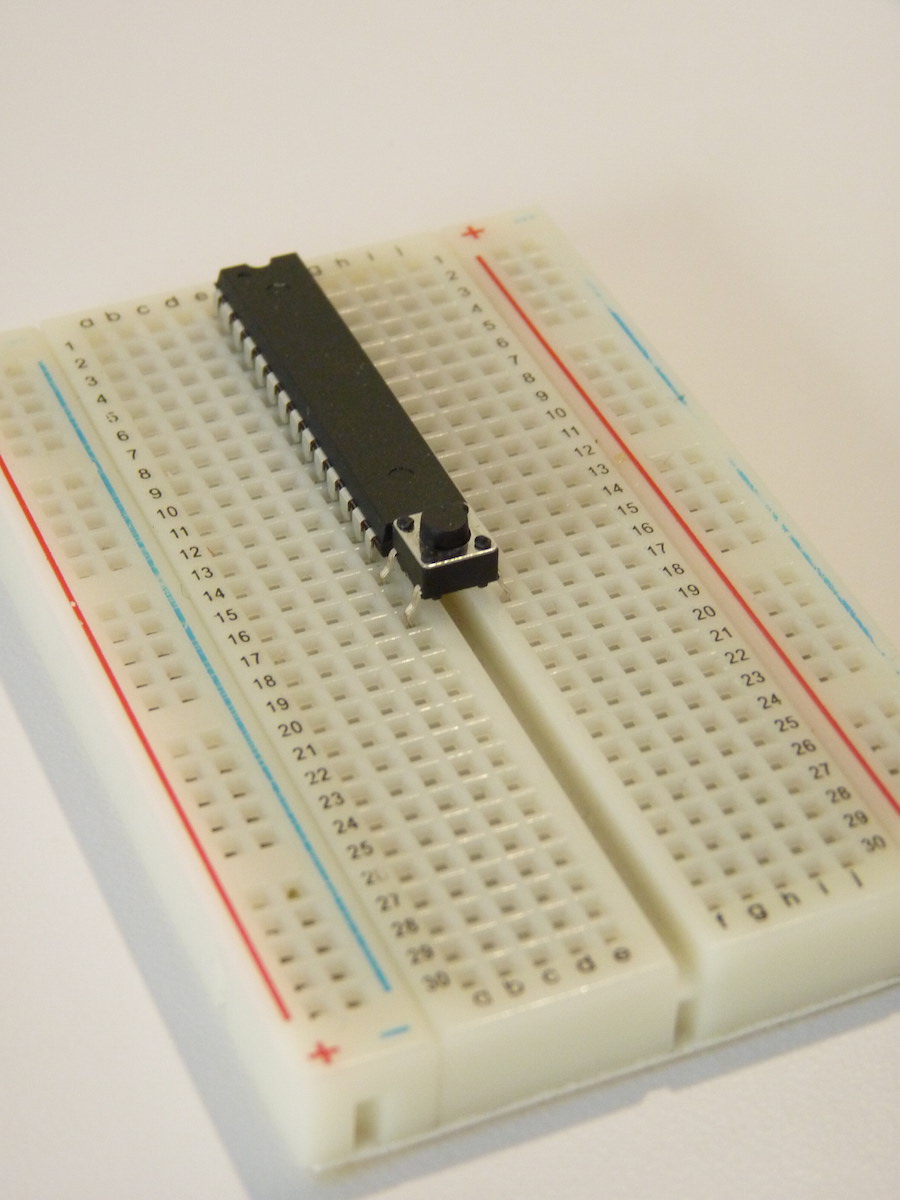

  2. Fügen Sie die Schaltfläche unter der Atmega
    Create Arduino Raspberry Pi

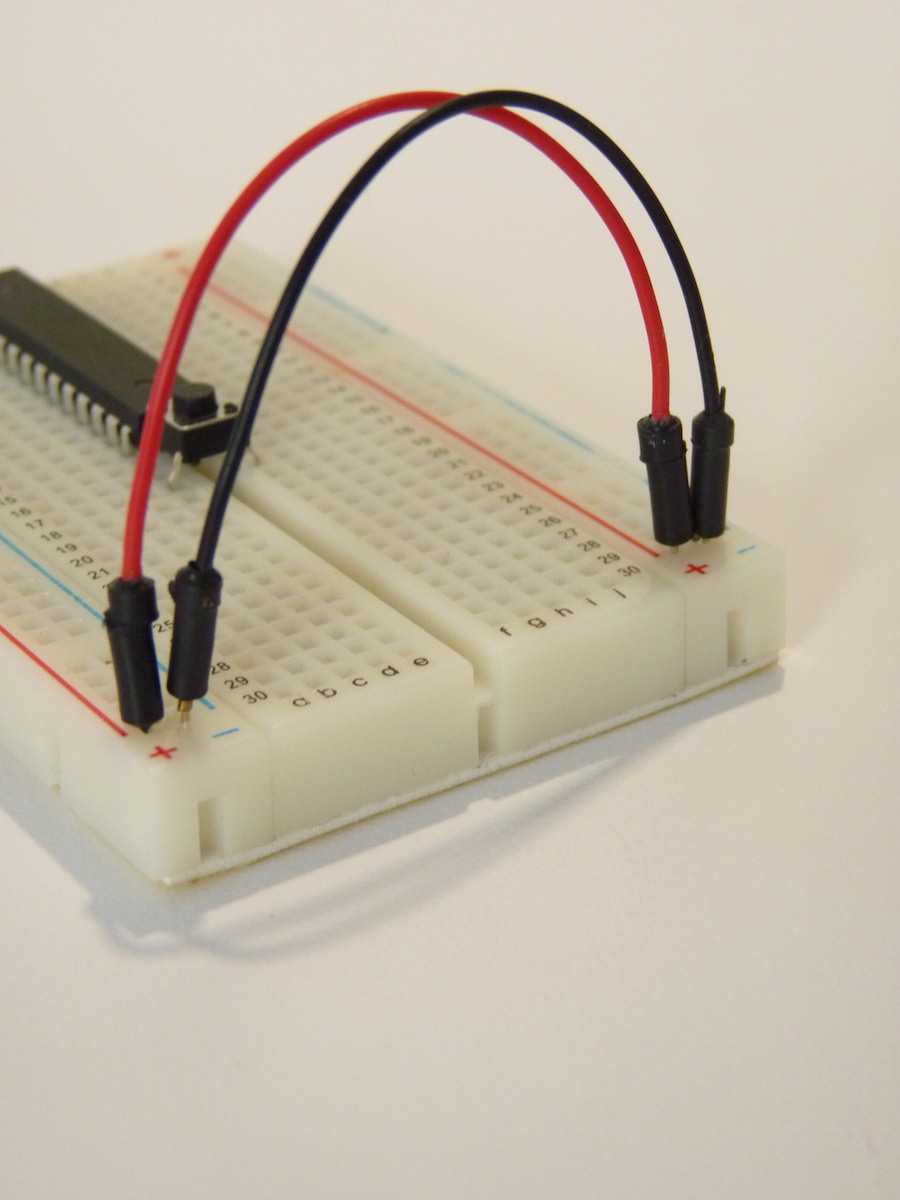

  3. Verknüpfen die beiden Seiten der Platine für einfache. Sie sehen nach wie organisieren/Optimierung von Kabeln.
    Create Arduino Raspberry Pi

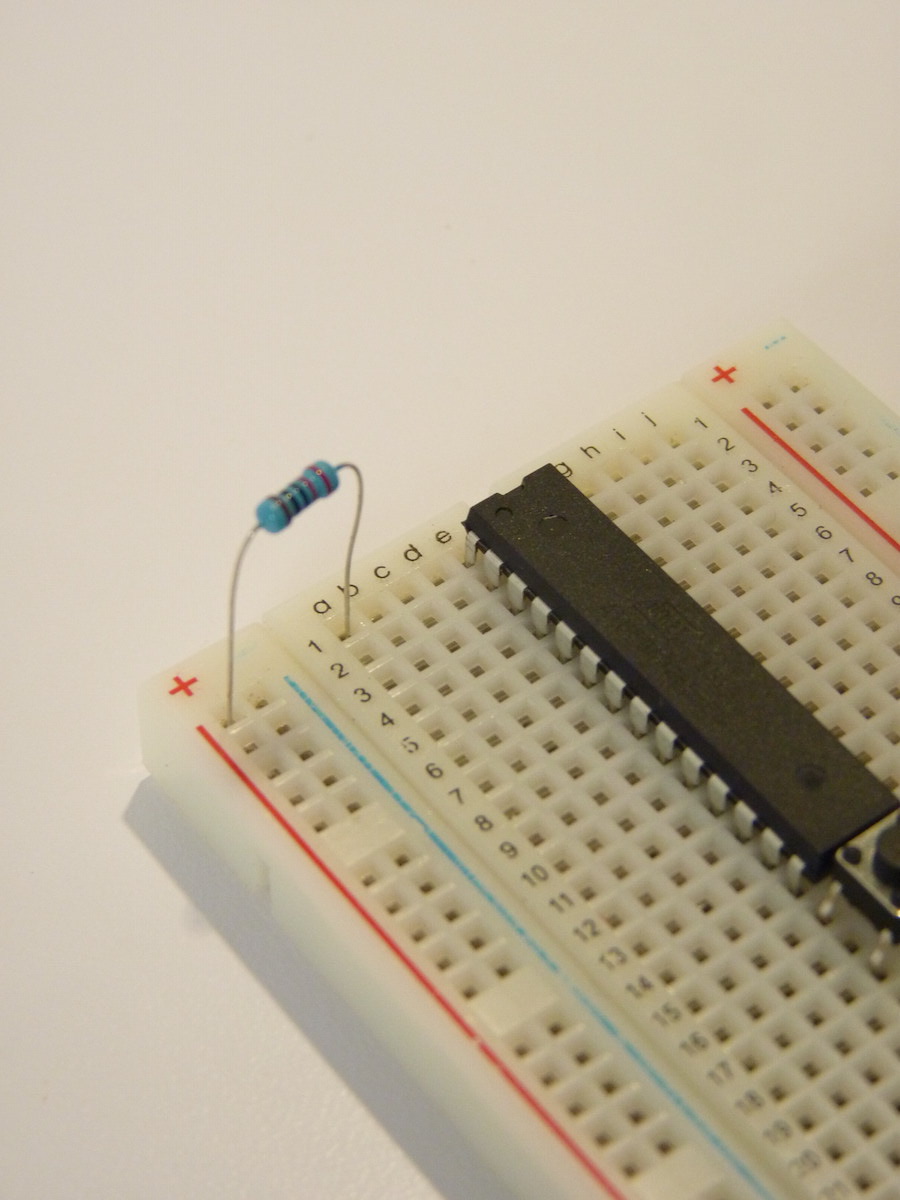

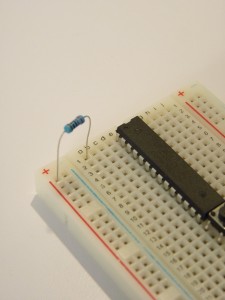

  4. Die Befugnis der pin zu binden 1 von der Atmega mit Widerstand 10KΩ. Dies ermöglicht weiterhin die Rücksetzung auf ganzer Level Eingänge
    Create Arduino Raspberry Pi

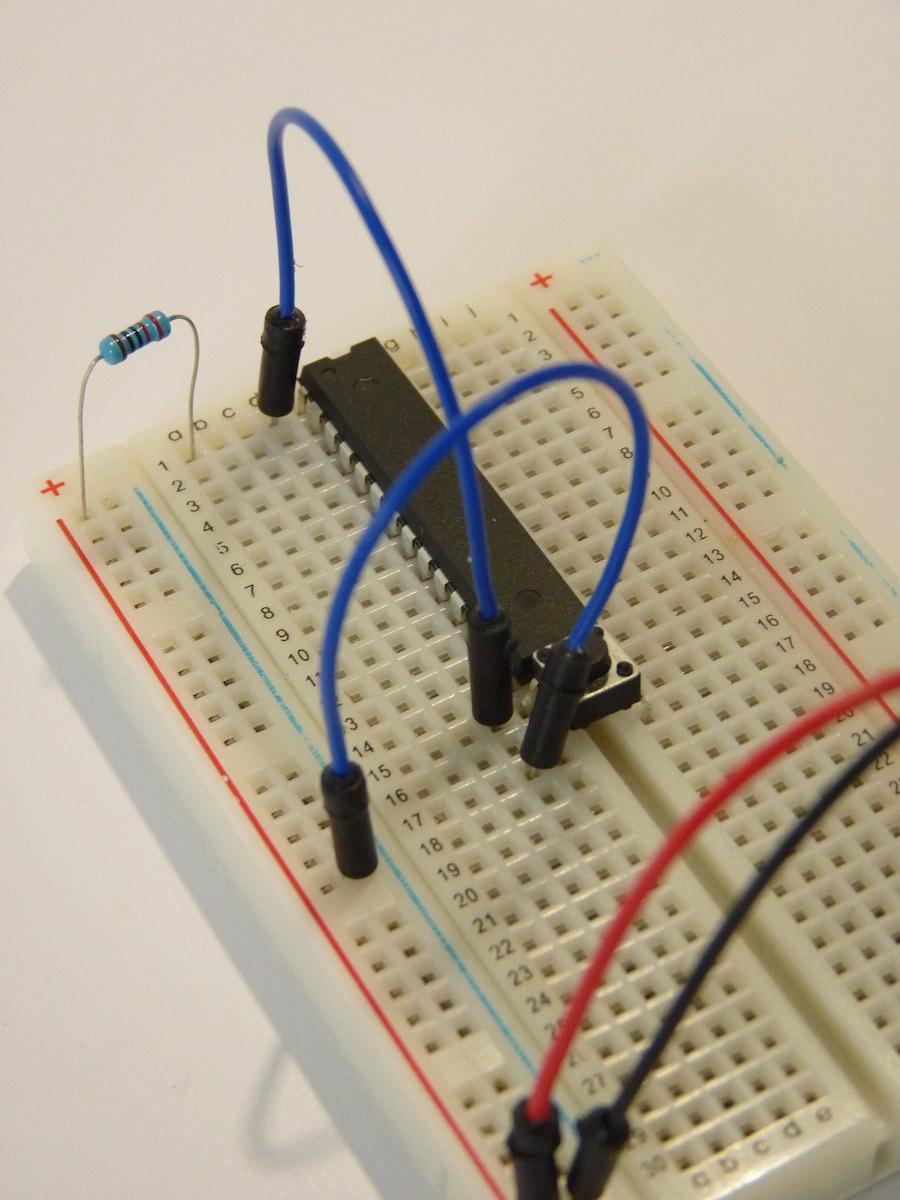

  5. Binden Sie den Button, auf Pin Eingabe 1 der Atmega und ein weiterer Eingang zur Erde. Sie können push-starten Sie Ihre Arduino
    Create Arduino Raspberry Pi

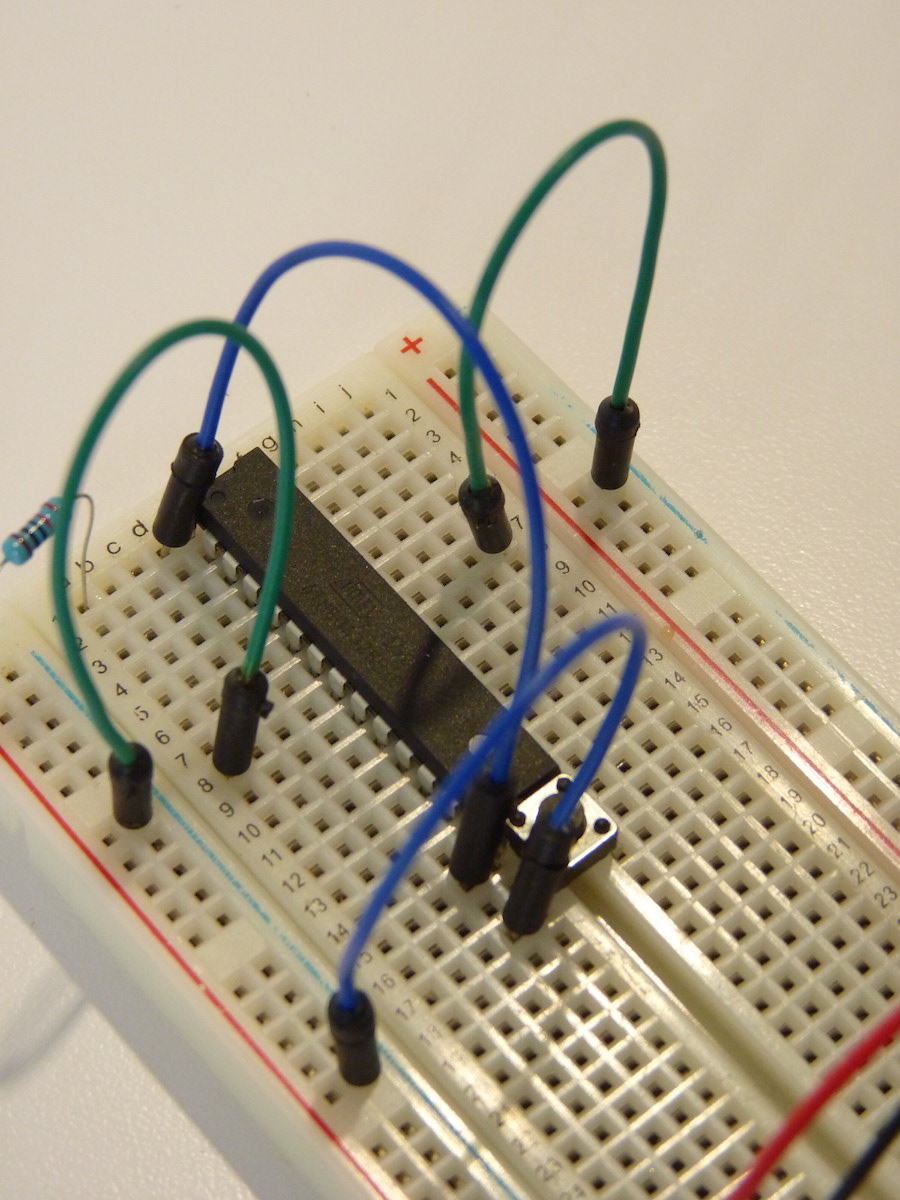

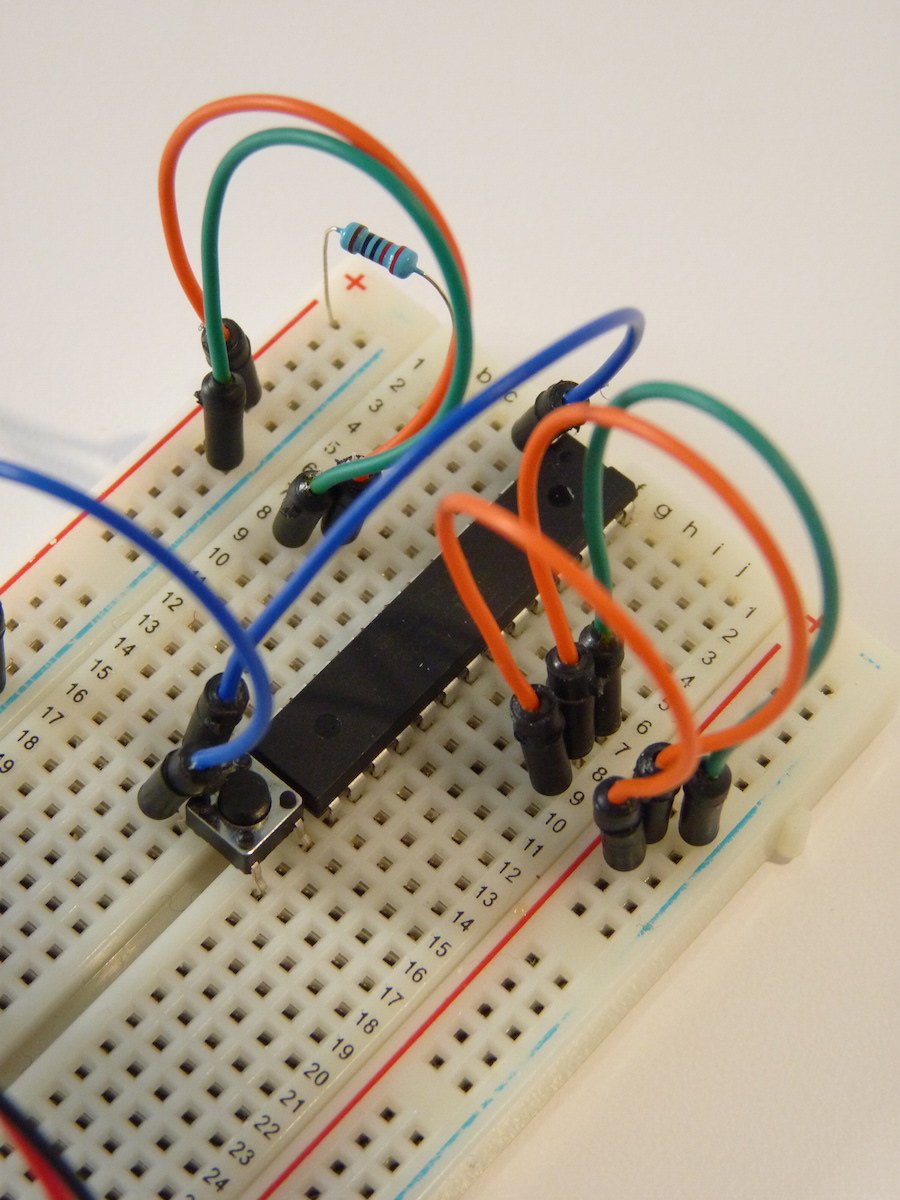

  6. Link-pins 8 und 22 (vor den PIN-Code 7) von der Atmega geerdet.
    Create Arduino Raspberry Pi
  7. Link-pins 7, 20 und 21 Lebensmittel
    Create Arduino Raspberry Pi

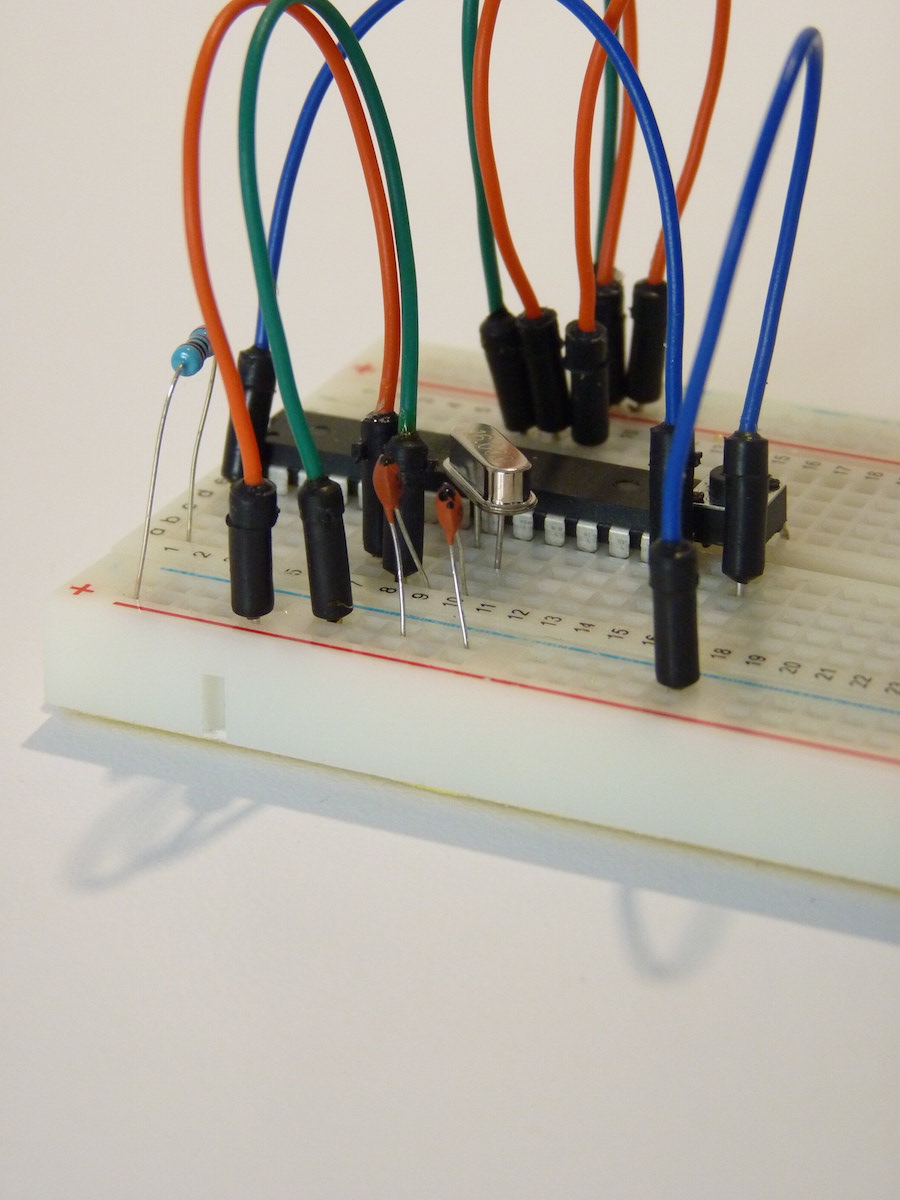

  8. Fügen Sie den Resonator zwischen pins 9 und 10. Nicht sinnvoll umgesetzt
    Create Arduino Raspberry Pi

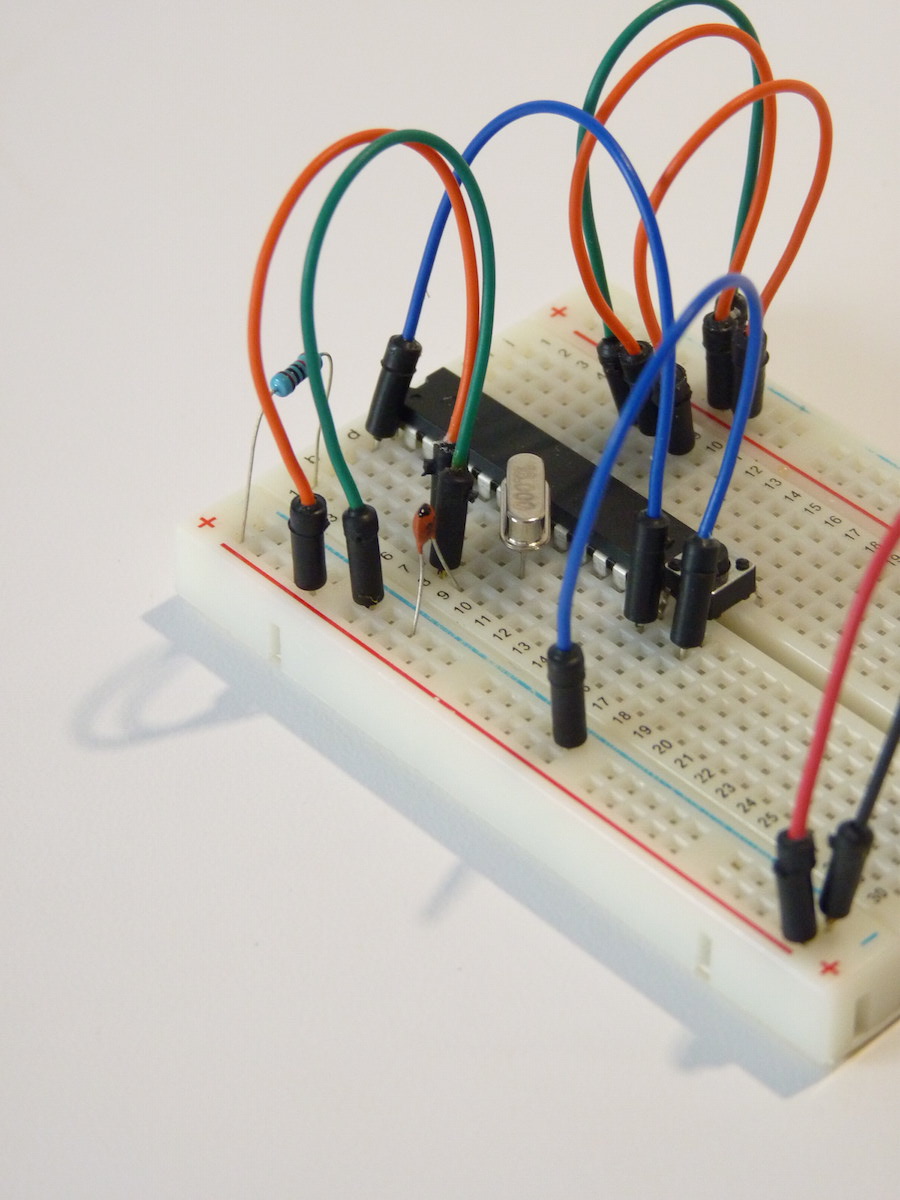

  9. Fügen Sie einen Kondensator zwischen pin 9 und die Erde
    Create Arduino Raspberry Pi
  10. Fügen Sie einen Kondensator zwischen pin 10 und die Erde
    Create Arduino Raspberry Pi

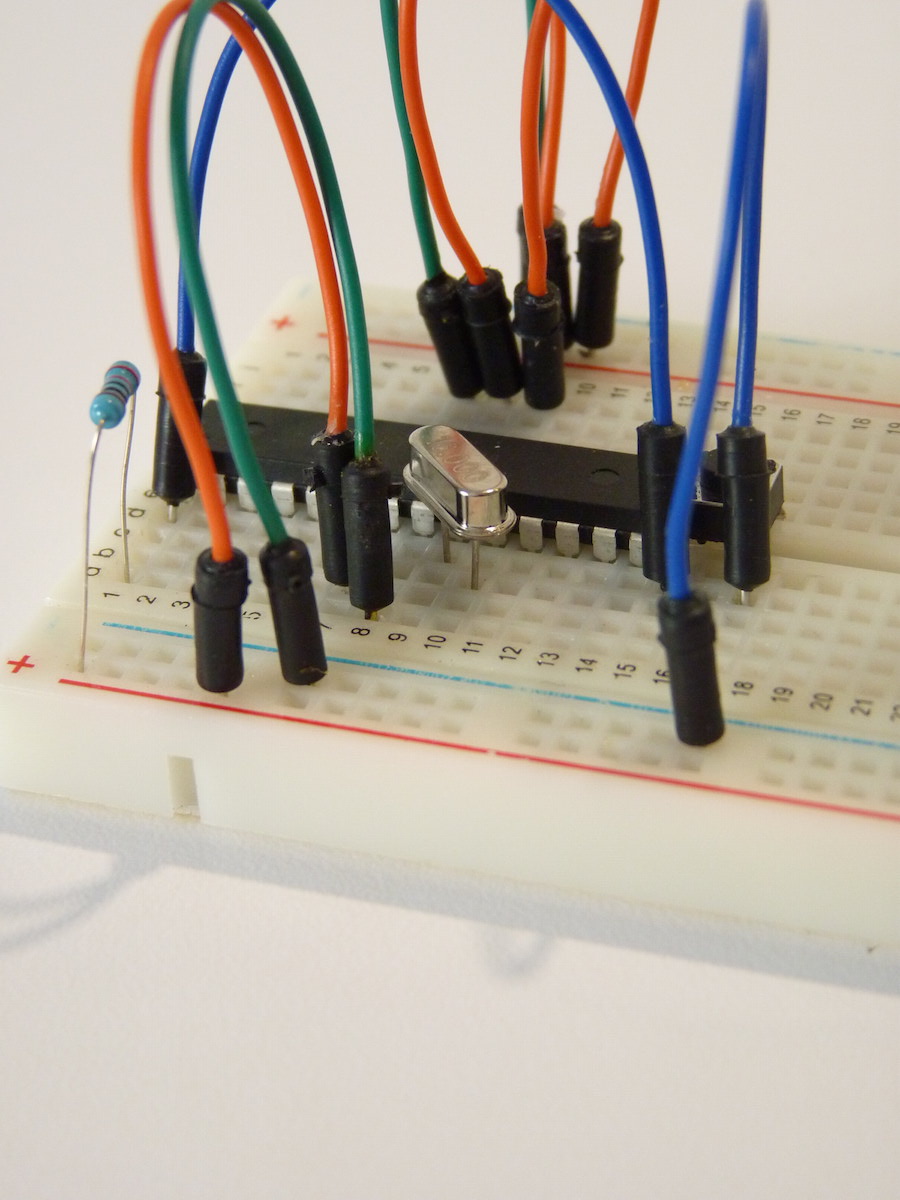

  11. Sie können die PIN der LED verwenden. 22 (D13)
    Create Arduino Raspberry Pi

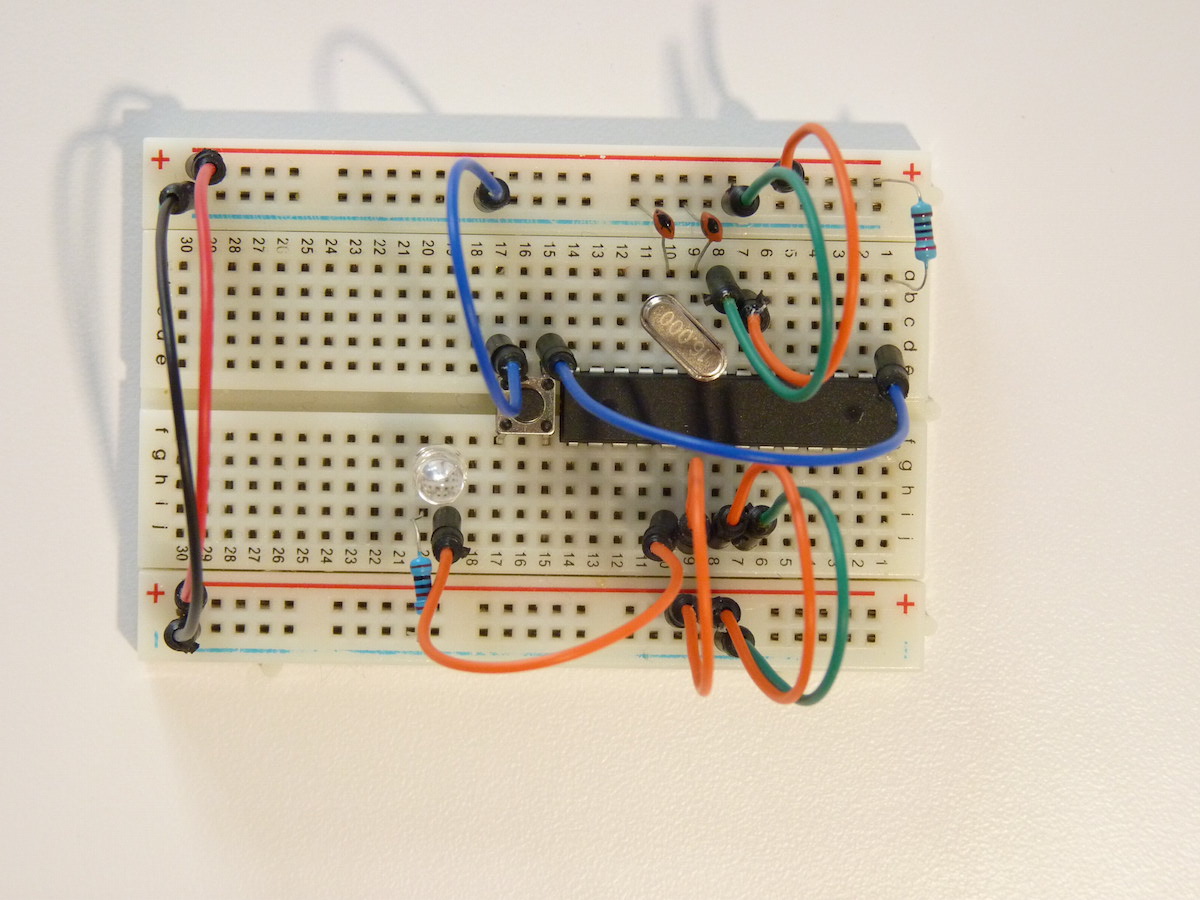

Dies ist ! Sie haben ein frisch gestaltete Arduino.

Um meine Installation zu testen hatte ich in der hand eine Gertduino-Karte. Also habe ich es Programmieren der Atmega328 zu den LED-Blitz. Ich dann auf meine Steckbrett installiert und betrieben mit der Pin 3,3V die Himbeere.

Nächsten Schritt, Erstellen Sie ihr Programm, Kompilieren Sie und senden Sie es an den Arduino, alle von Raspberry Pi !
