Karte GertDuino für Himbeere Pi – Präsentation

Ich habe dort ein paar Mal, wenn eine Karte der GertDuino-Erweiterung. Nachfolger des berühmten Gertboard
, heute mache ich Sie eine Präsentation.

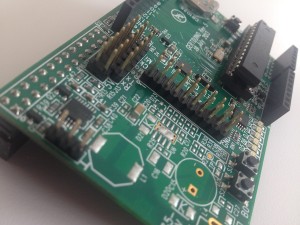

Raspberry Pi Home Server Carte Board GertDuino

Die GertBoard bereits viele Features angeboten aber litt ein paar Fehler als seine Größe, seinen Preis oder in der Dokumentation. Die neue Karte erstellt von Gert van Loo, will diese Fehler zu korrigieren und bietet Anwendern die Möglichkeit der Einberufung Arduino und Raspberry Pi.

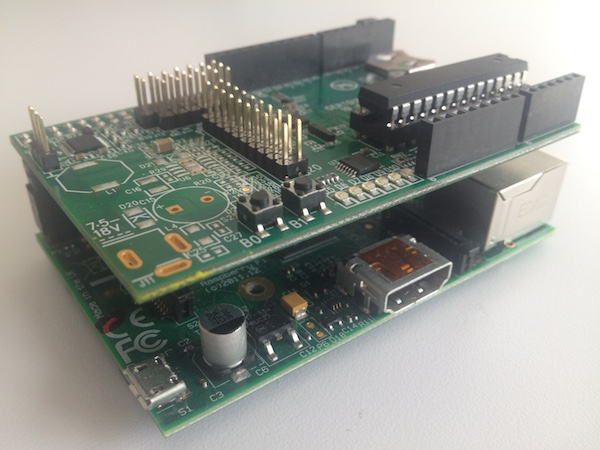

Raspberry Pi Home Server Carte Board GertDuino

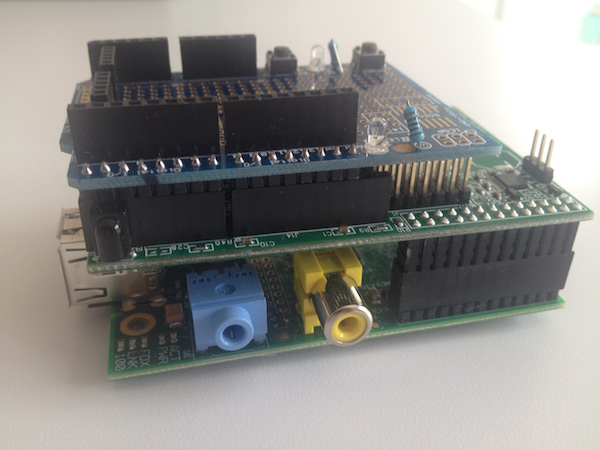

Sie werden verstehen, Ziel Nr. 1 dieser Karte ist es, die Arduino-Welt mit Raspberry Pi ! Sie finden sich daher die beiden Zeilen der Buchsen, die aktivieren Verbindung der berühmten ' Schild’ Arduino, die Sie erweitern können (noch) Funktionen.

Raspberry Pi Home Server Carte Board GertDuino

Aber die Karte wird in der Vergangenheit durch das Angebot von Features, die Sie entdecken.

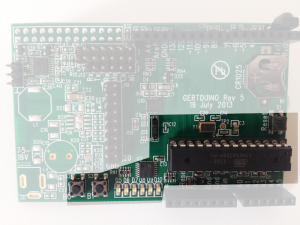

Der Atmega328p microcontroller

Raspberry Pi Home Server Carte Board GertDuino

Das Interesse (auf jeden Fall für mich) Landkarte Haupt. Sie können leicht Mikro von der Himbeere Atmel-Controller programmieren.. Der Atmega328p wird auf ein Bad gelegt, mit denen Sie es heraus und gehen in anderen Vorrichtungen formulierte.

Mit Bezug auf diesen Teil der Karte, finden Sie sechs blauen LEDs und zwei Tasten, die schnell für Ihre Tests ohne externe Komponenten verwendet werden können. Praxis !

Daher haben Sie die beiden Zeilen der Buchsen für die Verbindung den berühmten "Schild". Zu Hause habe ich konnte man dieser Prototyp so war ich nicht diesen Teil testen..

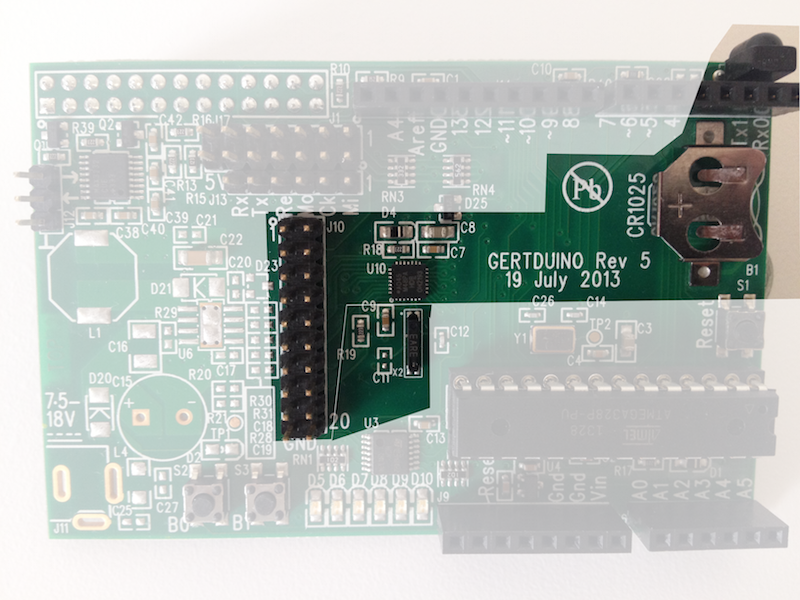

Der Atmega48 Mikrocontroller

Raspberry Pi Home Server Carte Board GertDuino

Die zweite Überraschung ist ein Atmega48 Mikrocontroller noch auf die gleiche Karte. Es gibt eine RTC-Uhr und ein Infrarot-Empfänger Steuern, zwei fehlende Features auf Raspberry Pi (außer über das Hinzufügen von Komponenten auf).

Der Atmega48 ist dauerhaft auf dem Himbeer-I2C-Bus verbunden..

Ein Punkt der Vorsicht ist, dass im Gegensatz zu den Atmega328p, der Atmega48 kann nicht ersetzt werden. So können Sie programmieren aber seien Sie vorsichtig, bei Fehler oder blockieren, kein Ersatz möglich !

Anschlüsse, die nicht von der Atmega verwendet (die Anzahl der 20) stehen in der Mitte der Karte.

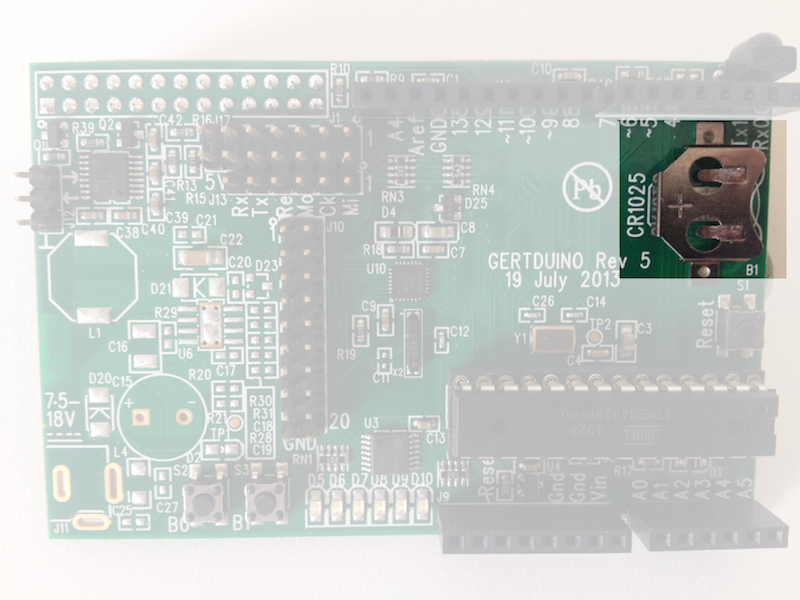

CR1025 Akku

Raspberry Pi Home Server Carte Board GertDuino

Die Karte enthält einen Speicherort für CR1025 Akku. Diese Batterie versorgt das PSTN integrierte Gertduino-Karte. Aber auch die zwei Atmega feed, wenn Karte mehr angetrieben wird.

Wir sollten vorsichtig sein, Wenn man eine Batterie, der Atmega48-Verbrauch weil sonst die Batterie schnell leer wird. Können Sie zum wechseln "ultra-low-Power’ aber auf jeden Fall vorsichtig sein.

Ein RS232-controller

Von den zwei Atmega und die Himbeere, Es ermöglicht Ihnen, die Kommunikation zwischen Komponenten.

So wie zu Beginn ?

Ohne ins Detail, Nachdem die Karte angeschlossen ist, Sie müssen Paket installieren. ‘Arduino‘ dann eine spezielle Version des Programms avrdude Das erlaubt des Uploads Ihrer Programme zu den Atmega Ihrer Wahl.

Siehst du, dass dieser Zertifizierungsstelle hat daher nichts kompliziert. Wenn Sie auf der Raspberry Pi arbeiten, können Sie die Arduino-IDE direkt senden Ihre ' Skizzen’ ohne mithilfe der Befehlszeile.

Abschluss

Für mich diese Karte um das Beste aus beiden Welten zu einem Preis, das finde ich richtig (GertDuino Karte für etwas weniger als 40 €). Man kann nicht nur zum Programmieren des Atmega aber auch eine Reihe von Schilden, die große Chancen bieten.
